LCD 16 x 2 Bottom View Reflectief

Name: LCD 16 x 2 Bottom View Reflectief
Brand: Perel
SKU: PRL-LCD1602LC
Price: 31.98 EUR
Availability: InStock

Productcode: PRL-LCD1602LC

€ 31,98 incl. 21% BTW per 3

Korting bij aankoop meerdere stuks.

Meer tonen

Achtergrondverlichting: Neen
Lcd Type + Kleur: Tn Grijs
Kenmerken:
- 5 X 8 Dots Met Cursor
- Ingebouwde Controller (ks0066u Of Equivalent)
- Voeding +5v
- 1/16 Duty Cycle
- Bkl Wordt Aangedreven Via Pin1, Pin2, Of Pin15, Pin16 Of A, K
Absolute Maximumwaarden:
- Voeding (vdd-vss): -0.3 ~ 5.5v
- Ingangsspanning (vi): -0.3 ~ Vdd
Elektronisch:
- Ingangsspanning (vdd): 4.7 ~ 5.5v (bij +5v) / 2.7 ~ 5.3v (bij +3.3v)
- Voedingsstroom (idd): 1.5ma Typ. (bij Vdd = 5v)
- Aanbevolen Stuurspanning Voor Lcd (vdd-v0): 4.3 ~ 4.7v (bij 25°)
- Doorlaatspanning Van Led (vf): 4.2v Typ. (bij 25°c)
- Doorlaatstroom Van Led (if): 120ma (bij 25°c)

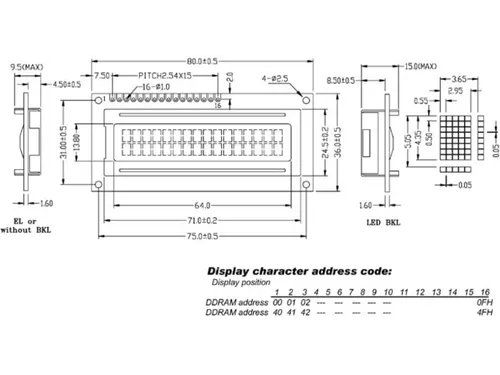

Mechanisch:
- Afmetingen Module: 80.0 X 36.0mm
- Schermgrootte: 64.0 X 13.8mm
- Grootte Van De Dots: 0.55 X 0.50mm
- Karaktergrootte: 2.95 X 4.35mm
Pinnen:
- Gnd: 1 (vss)
- +5v: 2 (vdd)
- Contrast Adjustment: 3 (v0)
- H/l Register Select Signal: 4 (rs)
- H/l Read/write Signal: 5 (r/w)
- H/l Enable Signal: 6 (e)
- H/l Data Bus Lines: 7 ~ 14 (db0 ~ Db7)
- +4.2v For Bkl: 15 (a)
- Power Supply For Bkl (0v): 16 (k)
